Đảm bảo chất lượng

Khi sản xuất và lắp ráp các bảng mạch in, chất lượng của sản phẩm hoàn chỉnh sẽ là một trong những mối quan tâm chính của bạn.

Để đạt được mức chất lượng sản xuất cao nhất, điều quan trọng nhất là tìm thấy một nhà sản xuất xuất sắc như Guang Dong Vifine PCB Limited tuân theo các phương pháp kiểm soát để sản xuất và lắp ráp chất lượng PCB.

Guang Dong Viafine PCB Limited cung cấp các bảng mạch in, các thành phần và hệ thống điện tử.

Chúng tôi sẽ cung cấp các sản phẩm an toàn, hiệu quả và đáng tin cậy trong khi cung cấp chất lượng và giá trị cao hơn cho khách hàng của chúng tôi.

Guang Dong Viafine PCB Limited luôn mong muốn đạt được sự xuất sắc trong các giai đoạn sản xuất và kiểm soát sản phẩm khác nhau và đã được công nhận bởi các cơ quan chứng nhận quốc tế quan trọng được công nhận bởi ngành công nghiệp điện tử toàn cầu.

Kiểm soát chất lượng vật liệu đến

Kiểm tra đến đề cập đến việc xác nhận chất lượng và kiểm tra nguyên liệu, linh kiện hoặc sản phẩm đã mua, nghĩa là khi nhà cung cấp gửi nguyên liệu hoặc linh kiện, chất lượng của nguyên liệu hoặc linh kiện được lấy mẫu và kiểm tra, và cuối cùng nó được đánh giá liệu có được chấp nhận hàng loạt sản phẩm hay không.

Chọn một nền tảng đáng tin cậy là một cách quan trọng khác để có được các thành phần chất lượng. Các công ty này đáp ứng chính xác các yêu cầu của khách hàng.

Ngoài ra, họ cung cấp các bộ phận chất lượng cao sau khi vượt qua đường ống thử nghiệm.

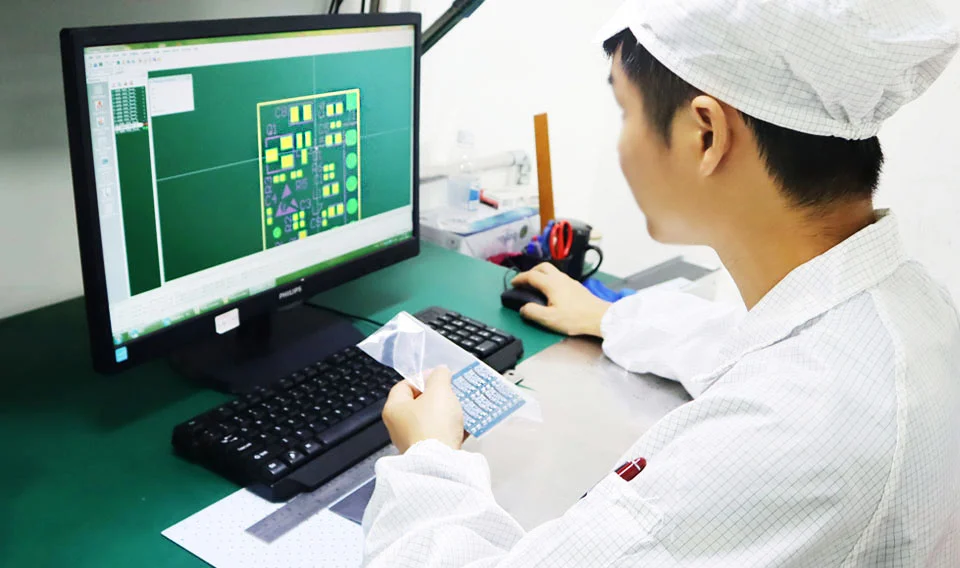

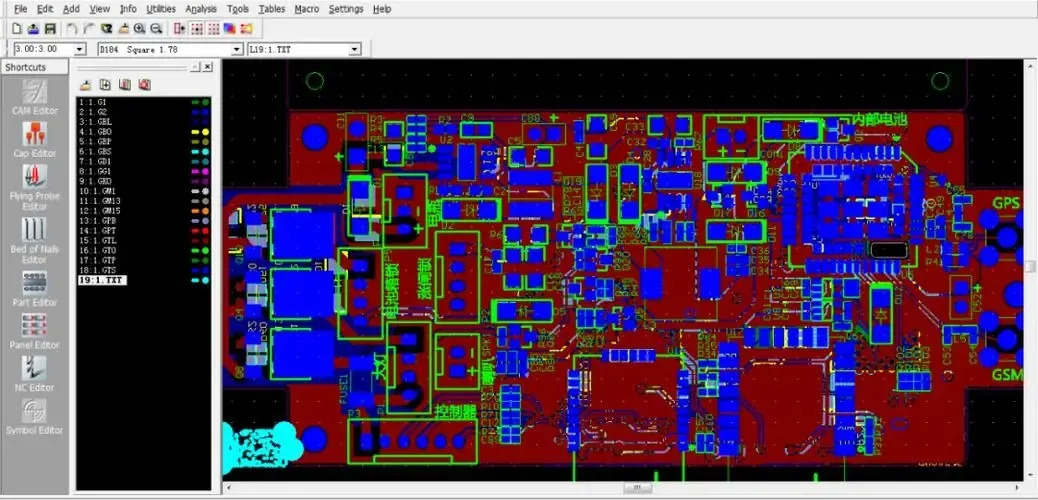

Kiểm tra DFM miễn phí

Tại Guang Dong Viafine PCB Limited, chúng tôi cung cấp cho khách hàng kiểm tra DMF miễn phí, thường bao gồm kiểm tra tín hiệu và lớp hỗn hợp, kiểm tra điện/mặt đất, kiểm tra khoan, kiểm tra mặt nạ hàn và kiểm tra màn hình lụa để đảm bảo mọi chi tiết đều đúng. Các kỹ sư của chúng tôi sẽ ngay lập tức gửi các yêu cầu kỹ thuật cho khách hàng của chúng tôi khi họ tìm thấy bất kỳ thông tin nào không khớp với tệp gốc.

Kiểm tra bài viết đầu tiên

Hệ thống kiểm tra bài viết đầu tiên là một hệ thống quản lý chất lượng tích hợp thiết bị kiểm tra và nền tảng dữ liệu.

Bạn chỉ cần nhập bảng BOM của sản phẩm và đơn vị kiểm tra trong hệ thống sẽ tự động kiểm tra mẫu đầu tiên và kiểm tra dữ liệu trong bảng BOM.

Phương pháp làm việc tự động của hệ thống này có thể giảm lỗi của con người, cải thiện hiệu quả và tiết kiệm chi phí lao động, nhưng đầu tư tài sản và công nghệ là lớn.

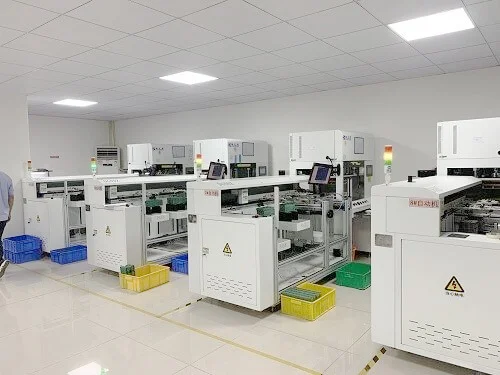

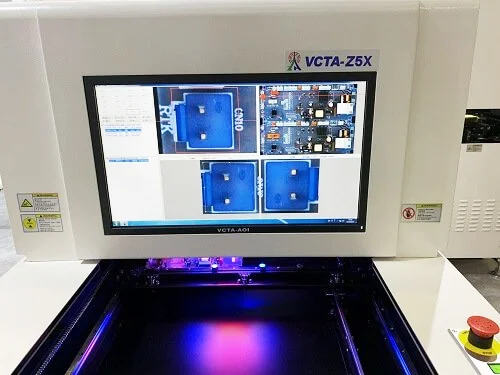

Kiểm tra quang học tự động (AOI)

Thử nghiệm kiểm tra quang học tự động (AOI) rất phổ biến trong ngành SMT và được áp dụng cho tất cả các bộ sản xuất bảng mạch và lắp ráp PCB.

Nó chủ yếu được sử dụng để đánh giá các vấn đề hàn của các thành phần bằng các đặc điểm xuất hiện của các thành phần.

Cũng có thể đánh giá liệu có các thành phần sai trên bảng mạch hay không bằng cách kiểm tra màu của các thành phần và màn hình lụa trên IC.

Về cơ bản, mỗi dây chuyền sản xuất SMT sẽ được trang bị một hoặc hai thiết bị AOI theo tiêu chuẩn.

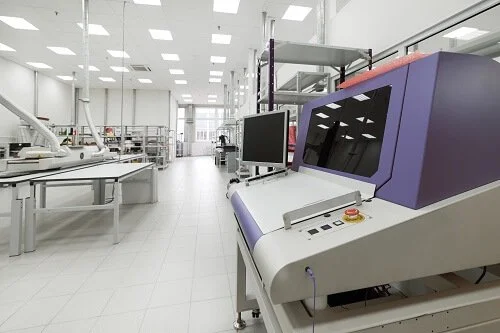

Kiểm tra tia X tự động

Đối với một số bảng mạch với các thành phần đóng gói BGA, sản phẩm đầu tiên được sản xuất cần phải được kiểm tra tia X.

Tia X có độ thâm nhập mạnh mẽ và là những công cụ sớm nhất được sử dụng trong các dịp kiểm tra khác nhau.

Chế độ xem phối cảnh có thể cho thấy độ dày, hình dạng, chất lượng và mật độ của các khớp hàn.

Các chỉ số cụ thể này có thể phản ánh đầy đủ chất lượng hàn của các mối hàn, bao gồm các mạch mở, mạch ngắn, đồng lỗ, bong bóng bên trong, không đủ thiếc, v.v., và có thể được phân tích định lượng.

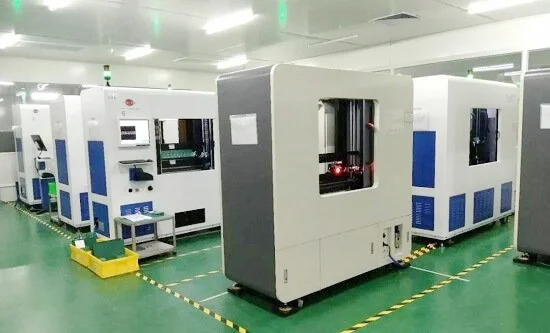

Thử nghiệm cố định tự động

Kiểm tra cố định tự động thường được sử dụng để sản xuất hàng loạt PCB.

Đặc điểm của nó là khối lượng sản xuất thường lớn và hiệu suất thử nghiệm cao, nhưng chi phí sản xuất cao.

Mỗi bảng mạch yêu cầu một vật cố đặc biệt và tuổi thọ của mỗi bộ đồ đạc không dài lắm, thường là một năm.

Để đáp ứng các yêu cầu về chất lượng và giao hàng của khách hàng, Guang Dong Vifine PCB Limited đã mua nhiều thiết bị kiểm tra tự động để giảm chi phí lao động.

Kiểm tra cháy

Mục đích chính của thử nghiệm lão hóa là mô phỏng môi trường sử dụng hàng ngày của sản phẩm thông qua các hiệu ứng kết hợp của nhiệt độ cao, nhiệt độ thấp, thay đổi nhiệt độ cao và thấp và năng lượng điện, và phơi bày các khiếm khuyết của PCBA, như hàn kém, không khớp các thông số thành phần và quá trình gỡ lỗi.

Kiểm tra lão hóa có thể loại bỏ và cải thiện các khiếm khuyết của PCBA và sẽ đóng một vai trò trong việc ổn định các tham số cho các bảng PCBA không có khuyết tật.

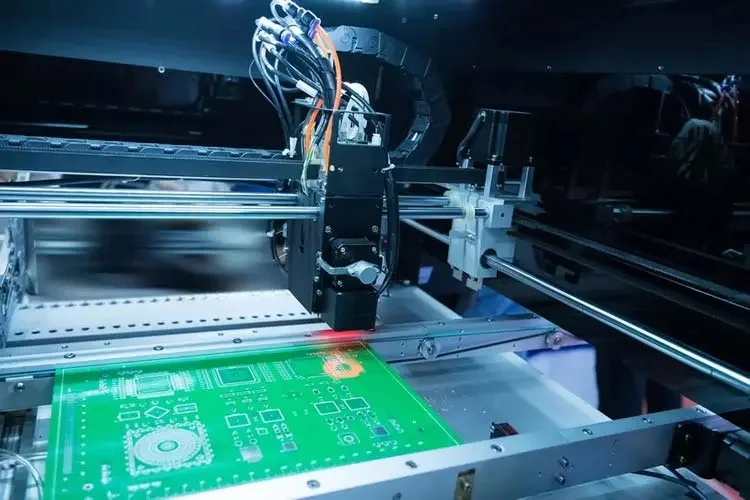

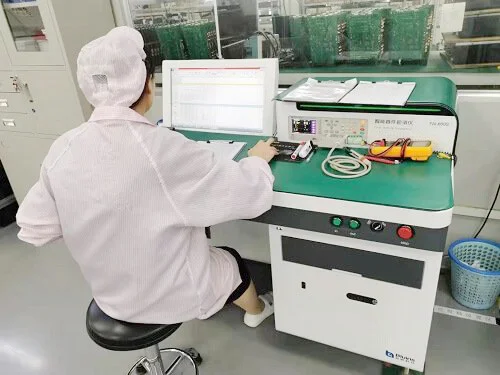

Kiểm tra thăm dò bay

Thử nghiệm đầu dò bay thường được sử dụng cho một số sản xuất hàng loạt nhỏ.

Đặc điểm của nó là thử nghiệm thuận tiện, biến đổi chương trình mạnh mẽ và tính linh hoạt tốt.

Về cơ bản, tất cả các loại bảng mạch có thể được kiểm tra. Tuy nhiên, hiệu quả kiểm tra tương đối thấp và phải mất rất nhiều thời gian để kiểm tra mỗi bảng.

Thử nghiệm này cần được thực hiện sau khi sản phẩm đi qua lò phản xạ.

Nó chủ yếu đo giá trị điện trở giữa hai điểm cố định để xác định xem các thành phần trong bảng mạch có mạch ngắn, các mối hàn trống và các phần sai.

Kiểm tra trong mạch

Thử nghiệm trực tuyến thường được sử dụng trên các mô hình đã được sản xuất hàng loạt. Khối lượng sản xuất thường lớn, hiệu quả thử nghiệm cao, nhưng chi phí sản xuất tương đối cao.

Mỗi loại bảng mạch yêu cầu một trận đấu đặc biệt và chi phí kiểm tra rất cao.

Nguyên tắc thử nghiệm tương tự như thử nghiệm đầu dò bay. Nó cũng đo lường điện trở giữa hai điểm cố định để xác định xem các thành phần trên mạch có mạch ngắn, hàn trống và các phần sai hay không.

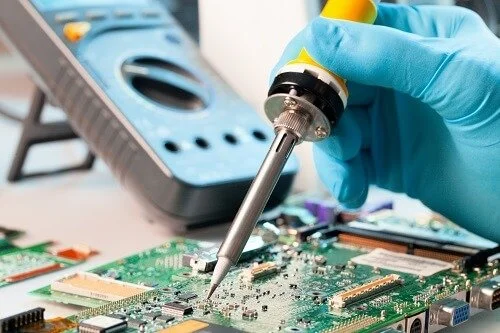

Kiểm tra chức năng

Phương pháp thử nghiệm này thường được sử dụng trên một số bảng mạch phức tạp hơn.

Bảng mạch được kiểm tra phải được hàn và đi qua một số đồ đạc cụ thể để mô phỏng việc sử dụng chính thức của bảng mạch.

Đặt bảng mạch vào mô phỏng này. Trên trang web, sau khi bật nguồn, quan sát xem bảng mạch có thể được sử dụng bình thường hay không.

Phương pháp thử nghiệm này có thể đánh giá chính xác xem bảng mạch có bình thường hay không. Nhưng cũng có những vấn đề về hiệu quả kiểm tra thấp và chi phí thử nghiệm cao.

Đảm bảo chất lượng PCB:

Gặp gỡ sản xuất PCB và lắp ráp PCB của khách hàng với chất lượng cao nhất.

Guang Dong Viafine PCB Limited đã triển khai hệ thống chất lượng ISO9001.

Một hệ thống đảm bảo chất lượng hoàn chỉnh và các thiết bị thử nghiệm khác nhau giúp chúng tôi giám sát toàn bộ quy trình sản xuất, đảm bảo sự ổn định của quy trình và chất lượng của sản phẩm, và giới thiệu các công cụ và công nghệ tiên tiến để đạt được cải tiến liên tục.

Chính sách chất lượng

Chất lượng đầu tiên, khách hàng đầu tiên, cải tiến liên tục, xuất sắc

Chính sách môi trường

Tuân thủ nghiêm ngặt các luật và quy định về phòng chống ô nhiễm và kiểm soát.

Cải thiện liên tục các quy trình để tiết kiệm tài nguyên.

Sản xuất dần dần các sản phẩm thân thiện với môi trường vì lợi ích của xã hội loài người

Chính sách an toàn và sức khỏe

Tuân thủ nghiêm ngặt luật pháp và các quy định về sức khỏe và an toàn của nhân viên.

Liên tục tạo ra một môi trường làm việc lành mạnh và an toàn.

Ngăn chặn toàn diện những rủi ro tiềm ẩn gây nguy hiểm cho sức khỏe và an toàn.

Chất lượng

Kiểm tra trực quan 100% và kiểm tra điện

Dữ liệu kiểm tra

Máy tính công nghiệp

◾ Chứng nhận- ISO 9001

Dữ liệu kiểm tra XRF

Kiểm tra khả năng hàn

Mô hình/Kiểm tra trở kháng

Đảm bảo chất lượng lắp ráp PCB:

Để tăng cường toàn diện kiểm soát chất lượng, chúng ta phải đạt được chính sách và mục tiêu chất lượng của mình.

Hệ thống chất lượng được thiết lập theo ISO9001: 2015 và kiểm toán nội bộ được thực hiện thường xuyên để đảm bảo hoạt động hiệu quả của hệ thống chất lượng.

Tất cả nhân viên tham gia vào hệ thống chất lượng và liên tục đào tạo và học hỏi. Sự hài lòng của khách hàng là nhiệm vụ của chúng tôi.

IQC: Kiểm tra vật liệu đến

◾ Kiểm tra mảnh đầu tiên cho mỗi quy trình

IPQC: Kiểm soát chất lượng trong quá trình

Kiểm tra AOI

Kiểm tra trong mạch (CNTT-TT)

Kiểm tra chức năng (FCT)

Kiểm tra độ tin cậy
