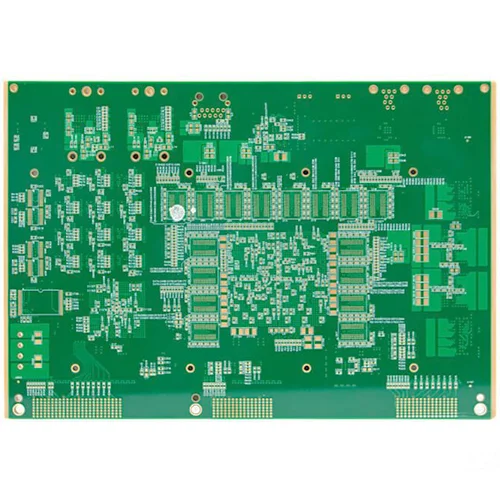

PCB tốc độ cao mật độ cao 24 lớp

PCB 24 lớp là gì?

PCB tốc độ cao có mật độ cao 24 lớp chất lượng cao được cung cấp bởi nhà sản xuất Trung Quốc Vicull. Mua PCB tốc độ cao mật độ cao 24 lớp có chất lượng cao trực tiếp với giá thấp. PCB 24 lớp là một bảng đa lớp tiên tiến với 24 lớp đồng. PCB bao gồm một lớp tín hiệu, một lớp mặt đất và một lớp công suất. Ngoài ra, PCB này bao gồm màn hình lụa, mặt nạ hàn, v.v ... Một PCB 24 lớp dày khoảng 5 mm. Nó cung cấp sự ổn định kích thước do số lượng lớp trong đó.

Nhà sản xuất sắp xếp lớp đất và lớp tín hiệu một cách hiệu quả. Điều này giúp đảm bảo rằng PCB tương thích với các ứng dụng HDI. Các ứng dụng này là các kết nối mật độ cao. Các vật liệu được sử dụng trong PCB 24 lớp đảm bảo hằng số điện môi thấp. Ngoài ra, vật liệu điện môi được sử dụng trong bảng đa lớp tiên tiến này là mỏng. Vì vậy, điều này giúp tạo ra khớp nối chặt chẽ giữa các lớp.

Vật liệu của PCB 24 lớp

Một PCB 24 lớp chứa các vật liệu khác nhau trong quy trình sản xuất của nó. Nó sử dụng các vật liệu như lá đồng, FR4, CEM3 và nhựa epoxy. Trong PCB này, nhà sản xuất làm cho vật liệu nhựa đồng và sợi thủy tinh cùng nhau. FR4 là một vật liệu PCB cung cấp đủ độ cứng trong thiết bị điện tử. Nó cung cấp đủ nhiệt độ chuyển đổi thủy tinh.

Hơn nữa, vật liệu có khả năng chống ẩm tuyệt vời. Điều này có nghĩa là PCB chứa FR4 có thể chịu được nhiệt độ cao. Hơn nữa, vật liệu này có sức mạnh điện môi phù hợp.

Mặt nạ Silkscreen, FR4 và hàn là vật liệu cơ bản của 24 PCB lớp. Nhiệt độ chuyển đổi thủy tinh cao là một tính năng quan trọng của PCB 24 lớp.

Các vật liệu khác được sử dụng trong sản xuất PCB 24 lớp bao gồm đồng và tiền. 24 Lớp PCB có thể có độ dày đồng khác nhau. Độ dày của đồng và số lượng lớp giúp nó tiến hành tải hiện tại cao.

Stackup PCB 24 lớp là gì?

24 lớp PCB Stackup là sự sắp xếp của các lớp trên trên bảng mạch. Trong PCB nhiều lớp, có một số cách để đặt các lớp đồng lên bảng. Các nhà sản xuất xem xét một số yếu tố quan trọng trước khi sắp xếp một chồng nhiều lớp.

Trong một xếp chồng 24 lớp, có các lớp định tuyến, các lớp mặt đất và các lớp năng lượng. Các lớp định tuyến có thể là các lớp trên, giữa hoặc dưới cùng. Các lớp mặt đất và sức mạnh là rất quan trọng trong ngăn xếp này.

Các lớp định tuyến tạo kết nối giữa các thành phần. Các nhà sản xuất có thể đặt lớp nối dây ở các lớp dưới cùng, trên hoặc giữa. Điều này phụ thuộc vào các yêu cầu ứng dụng của hội đồng quản trị. Định tuyến tín hiệu là một phần quan trọng của bảng đa lớp. Cấu trúc xếp chồng của PCB 24 lớp xác định chức năng của nó. Một ngăn xếp được liên kết tốt sẽ đảm bảo định tuyến tín hiệu trong PCB.

Sản xuất PCB 24 lớp

Việc sản xuất PCB 24 lớp liên quan đến các quy trình nhất định. Vì PCB này có mười lớp vật liệu dẫn điện, nên việc sản xuất của nó rất phức tạp. Các nhà sản xuất laminate lõi và các lớp chuẩn bị dưới áp suất cao và nhiệt độ cao.

Trong quá trình này, các nhà sản xuất đảm bảo rằng không có không khí giữa các lớp PCB. Họ cũng đảm bảo rằng chất kết dính đảm bảo các lớp tan chảy đúng cách. Một PCB 24 lớp bao gồm nhiều loại vật liệu. Các lõi và chuẩn bị là các vật liệu tương tự. Tuy nhiên, chuẩn bị dễ dàng hơn so với lõi. Điều này là bởi vì nó không được chữa khỏi hoàn toàn. Khi các nhà sản xuất áp dụng nhiệt độ cao cho stackup, chuẩn bị tan chảy. Các lớp sau đó được kết nối với nhau. Sau khi làm mát, kết quả là một bảng 24 lớp rắn. Các nhà sản xuất áp dụng mặt nạ hàn vào bảng nhiều lớp. Vai trò của mặt nạ hàn là ngăn chặn các dấu vết rút ngắn. Các lớp bên trong của một bảng đa lớp bao gồm sợi thủy tinh và lõi epoxy, và chuẩn bị các lớp này các lớp này lại với nhau. Các nhà sản xuất xếp các lớp bên trong lại với nhau để đảm bảo rằng các lớp được căn chỉnh.

Quá trình sản xuất PCB 24 lớp được mô tả ngắn gọn như sau:

Hình ảnh lớp bên trong và khắc

Lớp lớp bên trong

Bảng khoan

Hình ảnh lớp ngoài

Mạ và khắc

Lớp khắc ngoài

Mặt nạ hàn

In màn hình

Kiểm tra

Ưu điểm của PCB 24 lớp

PCB này giúp tăng cường chức năng của các thiết bị điện tử. Bảng 24 lớp có những lợi thế lớn được yêu cầu cho dự án. Một số trong những lợi thế này là:

Thiết kế nhỏ gọn

PCB 24 lớp hỗ trợ thiết kế nhỏ gọn. Lớp mặt đất và lớp tín hiệu của PCB trùng nhau. Bảng này là lý tưởng cho các thiết bị nhỏ như máy tính xách tay, điện thoại di động, v.v ... Các thiết bị điện tử ngày càng nhỏ hơn và phức tạp hơn. PCB 24 lớp là lý tưởng cho các thiết bị phức tạp và thu nhỏ.

Thích hợp cho các nhiệt độ khác nhau

PCB 24 lớp có thể hoạt động ở các nhiệt độ khác nhau. PCB này được thiết kế để hoạt động ở các nhiệt độ khác nhau. Bảng 24 lớp là lý tưởng cho các ứng dụng hiệu suất cao và cao cấp.

Dây dẫn hiện tại cao

Một lợi thế quan trọng khác của loại PCB này là khả năng mang tải hiện tại cao. PCB có sẵn với độ dày đồng khác nhau. Nó có thể chịu được sức mạnh cao.

Chức năng cao

PCB 24 lớp rất thực tế. Do đó, chúng được sử dụng rộng rãi trong các dự án kết nối mật độ cao và công suất cao. Ngoài ra, PCB cũng cải thiện hiệu quả của các dự án tốc độ cao.
