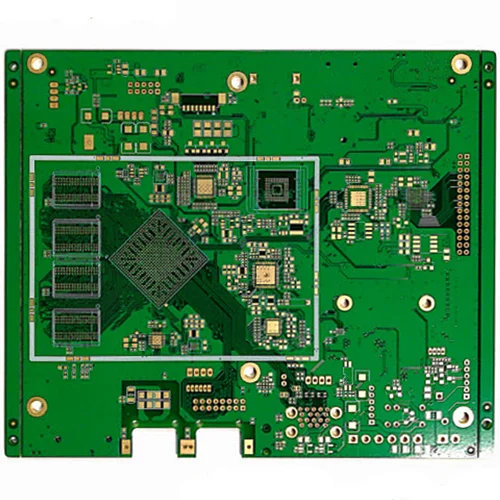

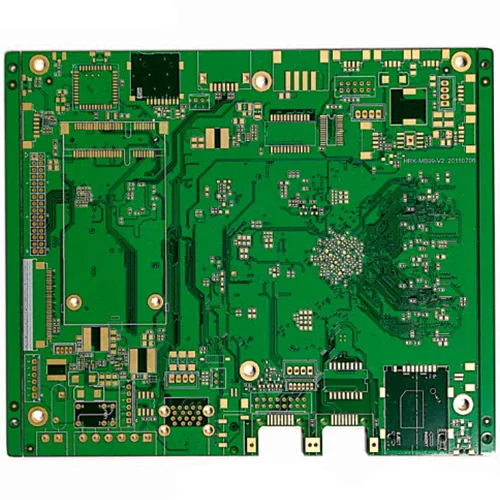

Bảng mạch PCB 8 lớp

Bảng mạch PCB 8 lớp là PCB nhiều lớp cung cấp không gian định tuyến rộng rãi cho các ứng dụng yêu cầu nhiều đảo điện. Bảng mạch in này có thể giúp cải thiện hiệu suất EMC bằng cách thêm hai mặt phẳng.

Bảng này thường được gắn trên các thiết bị nhỏ gọn như bo mạch chủ, đồng hồ đeo được, backplanes, v.v ... Chi phí tăng của PCB 8 lớp biện minh cho chi phí bổ sung cho hiệu suất EMC tuyệt vời. Một ngăn xếp PCB 8 lớp bao gồm 4 mặt phẳng và 4 lớp định tuyến được kết nối bằng 7 hàng vật liệu điện môi.

PCB có một bảng sáu lớp cho hiệu suất EMC cao hơn. PCB 8 lớp được niêm phong bằng mặt nạ hàn ở phía dưới và trên cùng.

Một stackup PCB 8 lớp có nhiều lợi thế làm cho nó trở thành một sự thay thế lý tưởng cho các vật liệu bảng mạch khác. Dưới đây là những lợi ích của các PCB này;

Giảm thiểu sự mong manh: PCB 8 lớp làm giảm tính mong manh của thiết bị và cải thiện hiệu suất tổng thể. Điều này giúp bảo vệ các lớp bên trong khỏi tiếng ồn, do đó làm giảm tính dễ bị tổn thương của nó đối với các lực lượng bên ngoài.

Giảm bức xạ: Loại xếp chồng nhiều lớp này giúp loại bỏ mọi bức xạ có thể xảy ra trong các ứng dụng tốc độ cao. Không giống như các ngăn xếp khác, PCB 8 lớp loại bỏ bức xạ EMI.

Chi phí hoạt động thấp hơn: Stackup PCB 8 lớp là một tùy chọn hiệu quả về chi phí. Đối với việc thay thế và làm sạch, ngăn xếp này có thể giúp bạn tiết kiệm rất nhiều tiền. Điều này có nghĩa là ngăn xếp PCB 8 lớp đòi hỏi rất ít bảo trì và rất bền.

Chức năng tăng: Chọn PCB 8 lớp sẽ giúp tăng tốc độ và chức năng của thiết bị được sử dụng. Một bảng mạch in như vậy là đáng tin cậy và thiết thực hơn trong các ứng dụng khác nhau. PCB này có hơn 4 lớp vật liệu dẫn điện để tăng cường định tuyến tín hiệu.

Ứng dụng Stackup PCB 8 lớp

Stackup PCB 8 lớp là loại xếp chồng phổ biến nhất trong hầu hết các thiết bị điện. PCB nhiều lớp này có thể được sử dụng trong nhiều ứng dụng như:

Ngành y tế

Ngành công nghiệp ô tô

Công nghiệp sản xuất

Công nghiệp chế biến hóa học

Ngành công nghiệp hàng không vũ trụ
