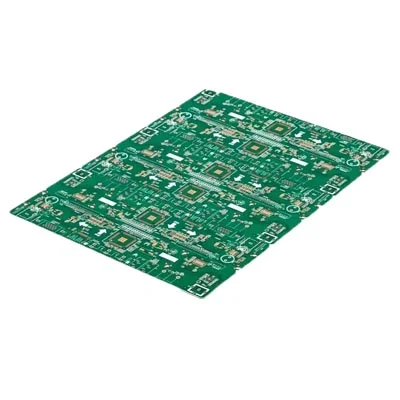

Điều khiển trở kháng điện tử FR4 PCB

Năm yếu tố ảnh hưởng đến trở kháng

Đầu tiên: Độ dày điện môi. Tăng độ dày điện môi có thể làm tăng trở kháng, trong khi giảm độ dày điện môi có thể làm giảm trở kháng; Các máy tính bảng bán rắn khác nhau có hàm lượng keo và độ dày khác nhau. Độ dày được ép có liên quan đến độ phẳng của máy nghiền và chương trình của tấm báo chí; Đối với bất kỳ loại tấm nào được sử dụng, độ dày của lớp điện môi có thể được sản xuất phải được tính toán, có lợi cho các tính toán thiết kế. Dung sai khuôn thử là chìa khóa để kiểm soát độ dày điện môi.

Thứ hai: Chiều rộng dòng. Tăng chiều rộng đường có thể làm giảm trở kháng, trong khi giảm chiều rộng đường có thể tăng trở kháng. Các yêu cầu kiểm soát của chiều rộng đường có thể đáp ứng tốt hơn khoảng cách của các yêu cầu kiểm soát trở kháng trong phạm vi dung sai +/- 10%. Khoảng cách không thể vượt quá 10%. Chiều rộng chủ yếu được kiểm soát bằng cách kiểm soát khắc. Để đảm bảo chiều rộng dòng, màng kỹ thuật được bù theo cách khắc bên khắc, lỗi vẽ ảnh và lỗi truyền đồ họa để đáp ứng các yêu cầu về chiều rộng của dòng.

Thứ ba: Độ dày đồng. Giảm độ dày đường có thể làm tăng trở kháng, trong khi tăng độ dày đường có thể làm giảm trở kháng; Chiều rộng đường có thể được điều khiển bằng cách điều khiển mạ điện đồ họa hoặc sử dụng giấy đồng có độ dày tương ứng. Việc kiểm soát độ dày đồng đòi hỏi phải kiểm soát đồng đều. Các khối chảy máu của các đường thẳng và các đường phân lập được thêm vào để ngăn chặn độ dày đồng không đồng đều trên đường, ảnh hưởng đến sự phân bố trở kháng không đồng đều cho phân bố đồng trên bề mặt CS và SS. Bảng được thông qua trên bảng để đạt được mục đích của độ dày đồng hai mặt.

Thứ tư: hằng số điện môi. Cải thiện hằng số điện môi có thể làm giảm trở kháng, và giảm hằng số điện môi có thể làm tăng trở kháng. Hằng số điện môi chủ yếu được điều khiển bởi vật liệu. Các bảng khác nhau có hằng số điện môi khác nhau. Nó có liên quan đến vật liệu nhựa được sử dụng: bảng FR4, hằng số điện môi là 3. 9-4. 5, sẽ tăng theo sự gia tăng tần suất sử dụng. 3. 9 Một giá trị trở kháng cao được yêu cầu để có được truyền tín hiệu cao, do đó có thể có hằng số điện môi thấp.

Thứ năm: Độ dày hàn, hàn in sẽ làm giảm trở kháng bên ngoài. Nói chung, hàn in có thể làm giảm 2 ohms kết thúc và 8 ohms khác biệt. 2 lần giá trị thả in là gấp đôi thời gian. Khi được in hơn 3 lần, giá trị trở kháng không còn thay đổi.
