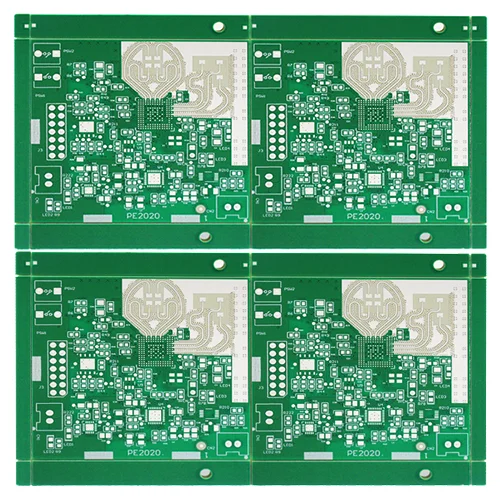

Bảng PCB tần số cao lai

PCB lai thường được sử dụng trong các sản phẩm sê -ri lò vi sóng

Tìm một lựa chọn khổng lồ của bảng PCB tần số cao lai từ Trung Quốc tại Vifull. Cung cấp dịch vụ sau bán hàng chuyên nghiệp và giá phù hợp, mong muốn hợp tác. Với sự phát triển nhanh chóng của công nghệ truyền thông điện tử, để đạt được truyền tín hiệu tốc độ cao và độ chính xác cao, ngày càng nhiều PCB tần số vô tuyến vi sóng được sử dụng trong thiết bị truyền thông. Các vật liệu điện môi được sử dụng trong các bảng mạch lai tần số cao có tính chất điện tuyệt vời và độ ổn định hóa học tốt, chủ yếu được biểu hiện trong bốn khía cạnh sau đây.

1. PCB lai có các đặc điểm của tổn thất truyền tín hiệu thấp, thời gian trễ truyền ngắn và biến dạng truyền tín hiệu thấp.

2. Tính chất điện môi tuyệt vời (chủ yếu đề cập đến hằng số điện môi tương đối thấp DK, yếu tố mất điện môi thấp DF). Ngoài ra, các tính chất điện môi (DK, DF) vẫn ổn định trong các thay đổi môi trường như tần số, độ ẩm và nhiệt độ.

3. Kiểm soát trở kháng đặc tính có độ chính xác cao.

4. PCB lai có điện trở nhiệt tuyệt vời (TG), khả năng xử lý và khả năng thích ứng.

PCB lai tần số cao của lò vi sóng được sử dụng rộng rãi trong các thiết bị liên lạc như ăng-ten không dây, trạm gốc nhận ăng-ten, bộ khuếch đại công suất, hệ thống radar, hệ thống điều hướng, v.v.

Dựa trên một hoặc nhiều yếu tố như tiết kiệm chi phí, cải thiện cường độ uốn và kiểm soát nhiễu điện từ, thiết kế cán tần số cao phải sử dụng chuẩn bị tần số cao với dòng nhựa thấp và chất nền FR-4 với bề mặt điện môi mịn. Tấm tổng hợp tần số cao. Trong trường hợp này, có nguy cơ kiểm soát độ bám dính sản phẩm lớn trong quá trình cấp bách.

Phương pháp xếp chồng PCB lai tần số cao lò vi sóng

1. Một cấu trúc cán tổng hợp độ sâu có thể điều khiển PCB có thể điều khiển được tần số cao, PCB lai tần số cao bao gồm lớp đồng L1 (tấm tần số cao), lớp đồng L2 (tấm PP), lớp đồng L3 (chất nền nhựa Epoxy), lớp đồng L4 trong chuỗi; Các lớp đồng L2, L3, L4 được cung cấp các khe có cùng kích thước ở cùng một vị trí; Lớp đồng L4 được sắp xếp với vật liệu đệm ba trong một từ bên trong ra bên ngoài, và tấm thép và giấy kraft được xếp chồng lên nhau từ bên ngoài ra bên ngoài theo trình tự; Tấm nhôm, tấm thép và giấy kraft được xếp chồng lên lớp đồng L1 từ bên trong ra ngoài.

2. Theo tính năng đầu tiên, vật liệu đệm ba trong một là một vật liệu đệm được kẹp giữa hai lớp phim phát hành.

3. Theo tính năng đầu tiên, cấu trúc nhiều lớp của bảng tần số cao được điều khiển bảng lai sâu của sáng chế được đặc trưng ở chỗ tấm tần số cao là bảng polytetrafluoroetylen.

Các đặc điểm mở rộng và co lại của bảng tổng hợp PCB lai tần số cao khác với các chất nền nhựa epoxy thông thường, do đó, sự cong vênh và co rút của bảng rất khó kiểm soát, và phương pháp xử lý đầu tiên và sau đó nhấn sẽ gây ra vấn đề về vết lõm kim loại trên bảng. Vật liệu đệm ba trong một được đặt ở một bên của rãnh và vật liệu đệm có thể được lấp đầy vào lỗ rãnh trong khi nhấn để tránh vấn đề của vết lõm. Áp suất đệm giấy Kraft được đặt ở cả hai mặt của bìa cứng để cân bằng sự truyền nhiệt đồng đều, và tấm thép được đặt để đảm bảo dẫn nhiệt đồng đều trong quá trình nhấn, do đó việc ép phẳng, và nhiệt và áp suất trong quá trình ép được cân bằng, để kiểm soát tốt hơn độ cong và mở rộng của bảng.

Với sự phát triển nhanh chóng của công nghệ truyền thông 5G, các yêu cầu tần số cao hơn được đưa ra cho các thiết bị truyền thông. Có rất nhiều PCB lai tần số cao vi sóng trên thị trường. Công nghệ sản xuất của các PCB lai tần số cao này cũng đưa ra các yêu cầu cao hơn. Chúng tôi đã chuyên xử lý IPCB trong hơn 10 năm và có thể cung cấp các dịch vụ sản xuất PCB lai nhiều lớp. Chúng tôi có tất cả các thiết bị cần thiết cho toàn bộ quá trình sản xuất PCB lai nhiều lớp, tuân thủ hệ thống quản lý tiêu chuẩn quốc tế ISO9001-2000 và đã vượt qua chứng nhận hệ thống IATF16949 và ISO 14001. Các sản phẩm của chúng tôi đã thông qua chứng nhận UL và tuân thủ các tiêu chuẩn IPC-A-600G và IPC-6012A. Chúng tôi có thể cung cấp các mẫu PCB và các dịch vụ Batch Tần số cao chất lượng cao, ổn định cao.
