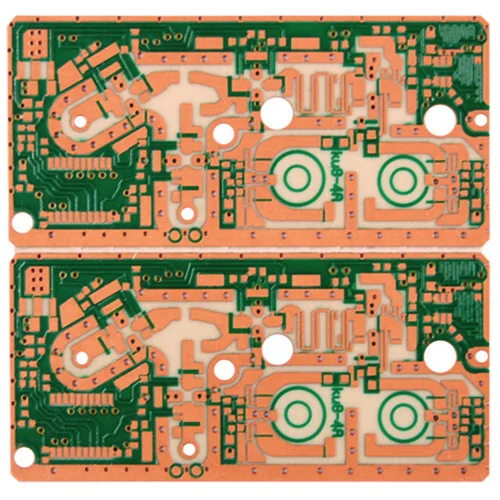

Bảng tần số cao Isola

Ứng dụng:

Viaful là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn bảng tần số cao Isola và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời.

Ô tô, bảng nối đa năng, RF/lò vi sóng, điện toán cao cấp

Tính toàn vẹn tín hiệu, y tế, quân sự, thiết bị di động/thiết bị không dây

Đường sắt, Máy chủ, Công tắc/Bộ định tuyến, Quản lý nhiệt, Cơ sở hạ tầng không dây

Isola PCB có nghĩa là gì?

Loại bảng mạch in này rất phức tạp và được sản xuất bằng cách sử dụng các lớp hiệu suất cao. Nó chứa các thành phần nhựa được thiết kế để đáp ứng các yêu cầu về hiệu suất đòi hỏi.

Loại PCB này được sử dụng trong hầu hết các thiết bị điện tử như thiết bị hàng không vũ trụ và thiết bị điện tử tiêu dùng cao cấp.

Các loại vật liệu được sử dụng trong Isola PCB

Có những vật liệu được sử dụng để sản xuất PCB Isola. Một số trong số chúng bao gồm:

Chuẩn bị

Thuật ngữ này được liên kết với ngành công nghiệp PCB. Điều này được gọi là "Precreg". Đây là một vật liệu điện môi cung cấp cách nhiệt, cũng như các chức năng quan trọng khác. Nó được làm bằng một loại vải sợi thủy tinh được truyền với một loại nhựa được tạo thành duy nhất.

Nhựa này kết hợp các tính chất nhiệt, điện và vật lý khác nhau với Prepreg. Điều này rất quan trọng đối với hoạt động chính xác của PCB Isola.

Đồng lớp phủ laminate

Điều này bao gồm một lớp gỗ trước với một lớp giấy đồng mỏng ở cả hai đầu. Sự kết hợp này đạt được bằng cách nén một hoặc nhiều lớp đồng và chuẩn bị lại với nhau dưới nhiệt độ cực mạnh, áp suất và điều kiện chân không.

Xây dựng đa lớp isola PCB

Precreg và CCL được sử dụng để sản xuất PCB Isola đa lớp thông qua các hoạt động phức tạp liên quan đến nhiều quy trình thường được lặp lại.

Bề mặt đồng của laminate được khắc. Điều này là để sản xuất các mạch điện tử. Tiếp theo, các lớp được lắp ráp bằng cách chèn một hoặc nhiều lớp chuẩn bị giữa mỗi lớp khắc để tạo thành cấu trúc đa lớp.

Sau đó, mạ điện và khoan tạo thành các kết nối điện giữa các lớp PCB. ISOLA PCB kết quả là một tiện ích kết nối nơi các chất bán dẫn và các thành phần khác được gắn kết.

Ứng dụng Isola PCB

Các lớp và chuẩn bị của Isola PCB được sử dụng trong các thiết bị khác nhau và các thiết bị điện tử tiên tiến, bao gồm:

Ứng dụng hàng không vũ trụ

Ứng dụng Điện tử quân sự

Ứng dụng thiết bị công nghiệp

Điện tử tiêu dùng cao cấp

Kết nối mạng và các thiết bị truyền thông khác

Ứng dụng ô tô

Ứng dụng thiết bị y tế

Những vật liệu nào được sử dụng trong hệ thống nhựa của PCB Isola?

ISOLA PCB sử dụng các chuẩn bị không dòng chảy, dựa trên polyimide và phù hợp cho các ứng dụng PCB yêu cầu nhiệt độ cao.

Họ sử dụng một hệ thống nhựa chống cháy polyimide, rất lý tưởng cho các ứng dụng đòi hỏi hiệu suất vượt trội và tính chất nhiệt. Các chuẩn bị của Isola sử dụng sự pha trộn của polyimide và nhựa nhiệt dẻo có thể được chữa khỏi hoàn toàn mà không cần sử dụng methylen dianiline (MDA).

Điều này dẫn đến một polymer có TG cao, không có vấn đề về độ giòn và sức mạnh liên kết ban đầu thấp. Kết quả là, hệ thống nhựa của PCB Isola vượt trội hơn nhiều so với cấu trúc nhựa của polyimide nhiệt truyền thống.

Đặc điểm của Isola Prepregs

Dưới đây là một số đặc điểm chính của vật liệu Isola PCB:

Duy trì cường độ trái phiếu ở nhiệt độ cao

Có sẵn trong các tùy chọn không có halogen

Hiệu suất nhiệt cao hơn

Giảm sự phân tách do gia công

Cải thiện khả năng xử lý do giảm độ giòn

Tuổi thọ dài của hệ thống nhựa
