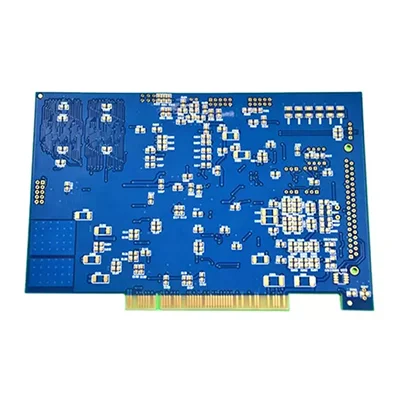

Điều khiển bo mạch chủ ngón tay vàng nhiều lớp PCB PCB

Đối với bạn, chúng tôi có thể cung cấp giá tốt hơn và dịch vụ có thẩm quyền. Nếu bạn bị thu hút bởi PCB điều khiển bo mạch chủ ngón tay vàng nhiều lớp, vui lòng liên lạc với chúng tôi. Chúng tôi tuân thủ tiêu chuẩn của dịch vụ cam kết, định hướng lương tâm với chi phí đảm bảo chất lượng. Một người tuân thủ tiêu chuẩn của dịch vụ tận tụy, có giá lương tâm, vì vậy bạn có thể cảm thấy an toàn.

Gửi yêu cầu

Mô tả Sản phẩm

Xử lý chi tiết ngón tay vàng PCB:

1. Đối với các bảng PCB cần được cắm và rút phích cắm thường xuyên, các ngón tay vàng thường cần phải được mạ khó để tăng khả năng chống mài mòn của các ngón tay vàng.

2. Các ngón tay vàng cần phải nghiêng về phía sau, thường là 45 °, các góc khác như 20 °, 30 °, v.v. Nếu thiết kế không nghiêng ngược, có vấn đề. Mũi tên trong hình dưới đây cho thấy góc nghiêng 45 °:

3. Ngón tay vàng cần làm toàn bộ cửa sổ hàn. Chân không cần phải mở lưới thép;

4. Khoảng cách tối thiểu giữa miếng lót shenxi và shenyin là 14 triệu. Chúng tôi khuyên bạn nên cách vị trí ngón tay hơn 1mm, bao gồm cả PAD VIA;

5. Không áp dụng đồng trên bề mặt ngón tay vàng.

Bảng dữ liệu

Tên:	Điều khiển bo mạch chủ ngón tay vàng nhiều lớp PCB PCB
Kiểu:	Bảng mạch nhiều lớp
Số lớp:	6 lớp
Vật liệu cơ bản:	FR4, nhôm, TG FR4 cao
Độ dày đồng:	0. 5-1 ounce
Độ dày bảng:	0. 4-4. 0mm
Khẩu độ:	0. 15-0. 2 mm
Chiều rộng dòng:	0. 1-0. 3 mm
Khoảng cách dòng:	0. 1-0. 3 mm
Xử lý bề mặt:	Vàng ngâm, phun thiếc, ngón tay vàng
Mặt nạ hàn:	màu xanh lá
