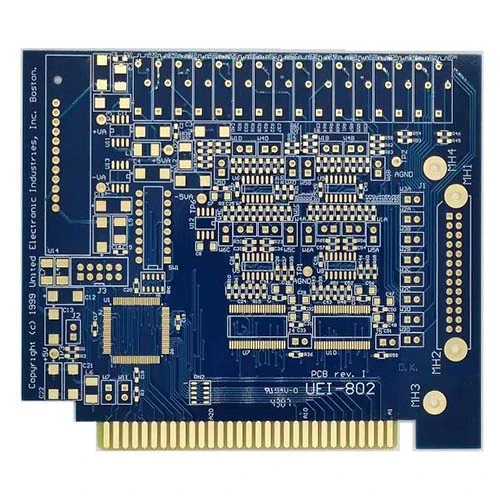

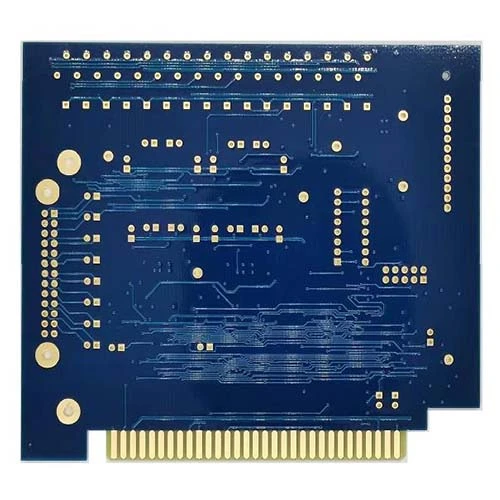

Bảng mạch ngón tay vàng mặt

PCB ngón tay vàng là những người có miếng đệm giống như ngón tay, thường được sử dụng làm đầu nối cạnh.

Mạ vàng hóa học có khả năng hàn tuyệt vời, nhưng quá trình lắng đọng hóa học có nghĩa là nó quá mềm và mỏng để chịu được hao mòn lặp đi lặp lại. Mạ vàng dày hơn và khó hơn, làm cho nó lý tưởng để cắm lại các tiếp điểm đầu nối cạnh PCB. PCB ngón tay vàng thường phải được vát ở đầu nối cạnh để đảm bảo chèn dễ dàng. Chamfering có thể được chỉ định trong các chi tiết đơn hàng nếu được nêu cụ thể.

Ngón tay vàng là những bài viết mạ vàng mà bạn thấy trên cạnh kết nối của bảng mạch in (PCB). Mục đích của ngón tay vàng là kết nối PCB phụ trợ với bo mạch chủ máy tính. Các ngón tay Gold PCB cũng được sử dụng trong một loạt các thiết bị khác giao tiếp thông qua các tín hiệu kỹ thuật số, chẳng hạn như điện thoại thông minh tiêu dùng và đồng hồ thông minh. Bởi vì hợp kim có độ dẫn điện tuyệt vời, nó được sử dụng làm điểm kết nối trên PCB.

Có hai loại vàng phù hợp cho quá trình mạ điện ngón tay vàng PCB:

Vàng ngâm niken điện phân (ENIG): Vàng này hiệu quả hơn về chi phí và dễ hàn hơn vàng, nhưng thành phần mềm, mỏng (thường là 2-5U) làm cho enig không phù hợp với hiệu ứng hao mòn của bảng mạch.

Ngón tay vàng cho phép các bảng mạch khác nhau giao tiếp với nhau. Từ năng lượng đến thiết bị, tín hiệu phải truyền giữa nhiều liên hệ để thực hiện một lệnh nhất định. Khi một lệnh được nhấn, tín hiệu được truyền giữa một hoặc nhiều bảng trước khi được đọc. Ví dụ: nếu bạn nhấn một lệnh từ xa trên thiết bị di động, tín hiệu sẽ được gửi từ thiết bị hỗ trợ PCB trong tay của bạn đến máy gần đó hoặc xa, từ đó nhận được tín hiệu thông qua bảng mạch riêng. Quá trình mạ vàng ngón tay liên quan đến nhiều bước tỉ mỉ. Điều này đảm bảo rằng mọi bảng mạch ra khỏi dây chuyền sản xuất được trang bị thiết bị chính xác để thực hiện hoàn hảo tín hiệu. Các tiêu chuẩn liên quan đến quá trình mạ điện cũng giúp đảm bảo rằng các ngón tay vàng trên mỗi bảng mạch hoàn toàn phù hợp với các ổ cắm tương ứng trên một bo mạch chủ nhất định. Để đảm bảo rằng tất cả các ngón tay và ổ cắm vàng này phù hợp, mỗi PCB đều phải vượt qua một loạt các kiểm tra và kiểm tra khiếm khuyết. Nếu lớp mạ vàng trên bảng mạch không đủ mịn hoặc không tuân thủ đủ bề mặt, kết quả sẽ không đủ tốt để phát hành thương mại. Để ngón tay vàng PCB kết hợp với nhau, quá trình mạ điện phải được thực hiện trong một bước mà các chi tiết xung quanh bảng mạch được hoàn thành lần đầu tiên. Khi các ngón tay cần được mạ, niken được áp dụng cho đồng. Sau đó, hoàn thiện bề mặt được áp dụng cuối cùng. Khi mọi thứ đã sẵn sàng, bảng được kiểm tra dưới kính lúp và được kiểm tra độ bám dính.

Trong quá trình mạ điện ngón tay bằng vàng PCB, một số tiêu chuẩn nhất định phải được tuân thủ để các ngón tay hoạt động đúng. Thiết kế của chính PCB cũng phải xem xét chiều dài ngón tay thích hợp và diện tích cần thiết để liên kết.

Bất kể mục đích hay kích thước của chính PCB, các quy tắc sau đây luôn áp dụng cho thiết kế của ngón tay vàng:

Nên mạ qua lỗ không nên gần với ngón tay vàng, ngón tay vàng không được tiếp xúc với mặt nạ hàn hoặc màn hình lụa, và cả hai nên được giữ ở một khoảng cách nhất định, và ngón tay vàng phải luôn luôn đối mặt với giữa PCB (nếu bạn muốn có một cái vát cạnh) nếu không có quy tắc nào. Hoặc, PCB có thể không được chèn đúng vào khe tương ứng trên bo mạch chủ. Vàng được sử dụng trong các ngón tay kết nối trên PCB. Sức mạnh của vàng cho phép các ngón tay vàng được chèn và đẩy ra hàng trăm lần mà không làm mòn các tiếp điểm kết nối. Nếu không bảo vệ mạ vàng, một bảng mạch có thể dễ dàng mất kết nối sau một vài lần sử dụng.

Bạn có thể tự hỏi tại sao vàng tốt hơn các loại kim loại khác. Rốt cuộc, vàng là một trong những yếu tố tự nhiên hiếm nhất và đắt nhất. Sẽ không hiệu quả hơn khi đặt các cạnh kết nối của PCB với đồng hoặc niken? Tuy nhiên, chức năng cần thiết của một bảng mạch in yêu cầu vàng. Khi PCB phát triển thành dạng hiện đại của chúng, vàng được xác định là kim loại tiếp xúc kết nối phù hợp nhất do một số yếu tố. Ưu điểm chính của vàng là độ dẫn điện và khả năng chống ăn mòn của hợp kim. Để tăng cường sức mạnh, vàng được sử dụng trong các bảng mạch in thường được kết hợp với niken hoặc coban, giúp vàng chống mài mòn lớn hơn khi đối mặt với hoạt động PCB không đổi.
