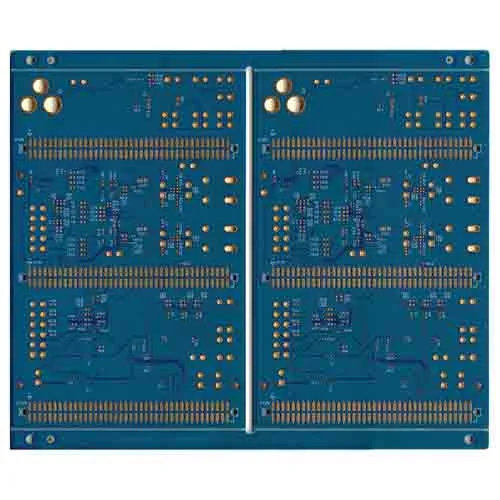

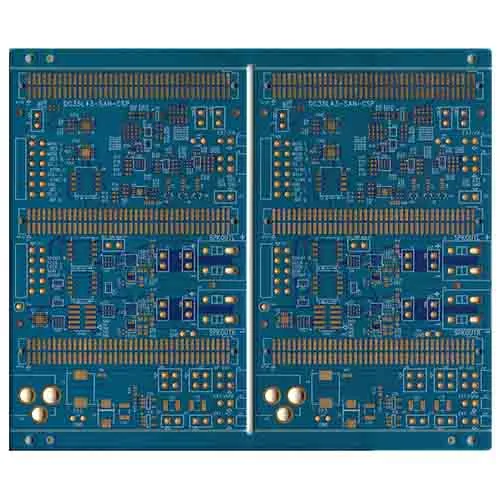

Mười hai lớp thứ hai PCB

Tiêu chí cho Stackup PCB 12 lớp tốt:

Vifull là nhà sản xuất và nhà cung cấp PCB bậc hai ở Trung Quốc.

A. Các mặt phẳng mặt đất được ưa thích vì chúng có thể định tuyến tín hiệu trong cấu hình microstrip.

B. PCB 12 lớp dựa trên mặt phẳng mặt đất có trở kháng mặt đất thấp và tiếng ồn thấp.

C. Các lớp trung gian giữa các lớp đóng vai trò định tuyến cho tín hiệu tốc độ cao. Các lớp tín hiệu phải được xếp chồng lên nhau ngay cả trong các mặt phẳng liền kề.

D. Bạn phải đặt các lớp mặt phẳng và các lớp tín hiệu trong các lớp liền kề.

E. Các mặt phẳng lớn và các mặt phẳng điện được kết hợp chặt chẽ với nhau.

Nhóm thiết kế chuyên gia của chúng tôi tập trung vào các điểm sau khi chọn ngăn xếp 12 lớp:

Các lớp tín hiệu phải luôn liền kề với máy bay

Các mặt phẳng điện có thể được sử dụng làm đường dẫn trở lại cho các tín hiệu

Các lớp tín hiệu phải được ghép chặt vào các mặt phẳng liền kề của chúng

Xác định phần trả về của tín hiệu
